耳轴:专为我们Z系列动柱式机床而定制的解决方案

2021-09-16 17:10:07
多年来,在 IBARMIA,我们一直在研究这个概念,它完美地集成到我们的 Z 系列项目中。



耳轴由围绕A轴转动的夹具组成。旋转是通过使用带支架(电机支撑)的转台或 2 个转台(双电机系统)实现的。借助这种耳轴夹具,在 Ibarmia,我们可以加工 1、2 或 4 个面,具有带夹紧孔、T 形槽的光滑表面,并且可以在工具中集成零点夹具,这有助于实现自动化零件加工。

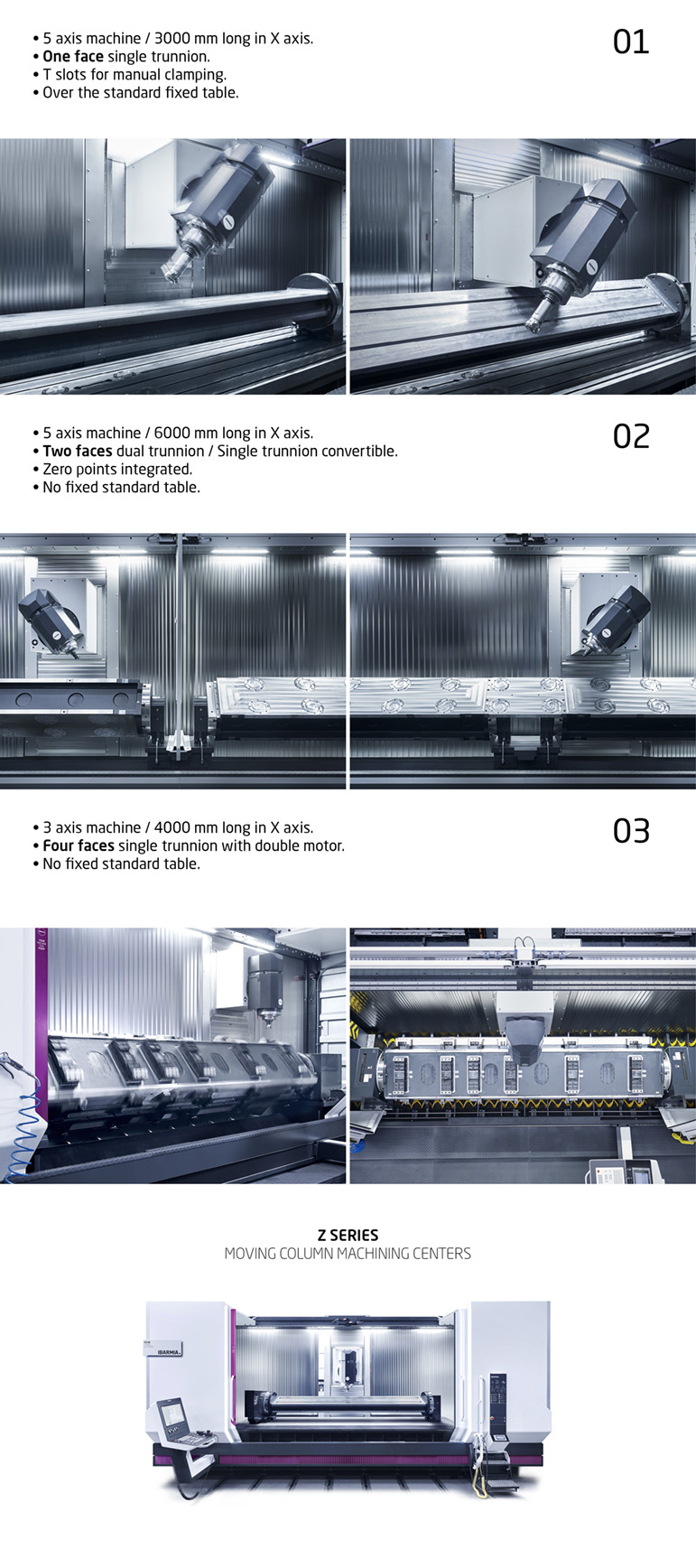

耳轴工作台已经成功应用在许多项目上,从安装在固定工作台上的耳轴到没有工作台且设计适合夹具的机器。根据机器的横向行程,可以安装一个或两个耳轴工具进行钟摆式循环工作。它还包括在两个中央旋转台之间集成一块隔板的功能,连接两侧的夹具,从双工位变为单工位。


这种设计的最大挑战是对精度的要求。为了满足这一要求,我们制造的工具从初始设计阶段就为问题提供了解决方案,从有限元计算开始,以完全控制零件的弯曲,直到必须符合加工图纸中的几何公差。





简而言之,我们描述的是为我们的 Z 系列动柱式机床量身定制的概念,其中纵向行程是关键特征,引入了一个附加的旋转轴,用于加工不需要大横向行程的长零件和超长零件。
